플라스틱 기어 펌프의 기어 설계는 전반적인 성능을 결정하는 데 중추적 인 역할을합니다. 플라스틱 기어 펌프의 공급 업체로서, 나는 다양한 기어 설계가 펌프의 효율성, 안정성 및 기능에 상당한 변화를 가져올 수있는 방법을 직접 목격했습니다. 이 블로그 게시물에서는 기어 설계의 다양한 측면을 탐구하고 플라스틱 기어 펌프의 성능에 미치는 영향을 탐색 할 것입니다.
기어 형상 및 흐름 특성
기어 설계의 가장 근본적인 측면 중 하나는 기어 자체의 형상입니다. 기어의 모양, 크기 및 치아 수는 펌프의 흐름 특성에 중대한 영향을 미칠 수 있습니다. 예를 들어, 치아가 더 많은 기어는 더 정확하게 메쉬하고 치아 사이의 유체 누출량을 줄일 수 있기 때문에 더 매끄럽고 일관된 흐름을 생성하는 경향이 있습니다. 이로 인해 체적 효율이 높아져 펌프가 유입구에서 출구로 유체를 얼마나 효과적으로 전달할 수 있는지 측정합니다.
반면, 치아 수가 적은 기어는 고압이 필요한 응용 분야에 더 적합 할 수 있습니다. 이는 작은 치아가 더 큰 기계적 이점을 제공하여 펌프가 입력 전력이 적은 더 높은 압력을 생성 할 수 있기 때문입니다. 그러나 트레이드 오프는 흐름이 덜 매끄럽고 출력에 더 많은 맥동이있을 수 있다는 것입니다.
치아의 수에 더하여 치아의 모양은 중요한 역할을합니다. 예를 들어, 헬리컬 기어에는 회전 축과 비스듬히 자르는 치아가 있습니다. 이 디자인은 기어가 점차 점차적으로 메쉬 할 수있게하여 똑 바른 치아가있는 박차 기어에 비해 매끄럽고 조용한 작동을 초래합니다. Helical Gears는 또한 치아를 가로 질러 하중을 더 균등하게 분배 할 수 있기 때문에 전력 전달에 더 효율적입니다.
재료 선택 및 내마모성
기어 설계의 또 다른 중요한 요소는 재료 선택입니다. 플라스틱 기어는 저렴한 비용, 가벼운 무게 및 더 나은 부식 저항을 포함하여 전통적인 금속 기어에 비해 몇 가지 장점을 제공합니다. 그러나 플라스틱 기어의 성능은 사용 된 플라스틱 재료의 유형에 크게 영향을받을 수 있습니다.
기어 애플리케이션을위한 플라스틱 재료를 선택할 때는 내마모성, 강도 및 화학적 호환성과 같은 요소를 고려하는 것이 중요합니다. 예를 들어, Polyacetal (POM)은 탁월한 내마모성과 낮은 마찰 계수로 인해 기어 응용 분야에 인기있는 선택입니다. POM 기어는 고 부하를 견딜 수 있고 과도한 마모없이 고속으로 작동하여 광범위한 응용 분야에 적합합니다.
기어에 일반적으로 사용되는 또 다른 플라스틱 재료는 폴리 카보네이트 (PC)입니다. PC 기어는 고강도와 충격 저항으로 유명하므로 기어에 높은 힘이나 충격을받을 수있는 응용 분야에 이상적입니다. 그러나 PC 기어는 POM 기어만큼 내마모가 아니며 높은 하중 하에서 변형되기 쉽습니다.
경우에 따라, 다른 플라스틱의 특성을 결합하거나 기어의 성능을 향상시키기 위해 첨가제를 포함하는 복합 재료를 사용해야 할 수도 있습니다. 예를 들어, 유리 섬유를 포함하는 복합 재료는 강도와 강성을 증가시킬 수있는 반면, 윤활제 첨가제가있는 재료는 내마모성을 향상시키고 마찰을 줄일 수 있습니다.
기어 클리어런스 및 누출
플라스틱 기어 펌프의 기어 간의 클리어런스는 또 다른 중요한 설계 고려 사항입니다. 클리어런스는 기어가 함께 메쉬 될 때 기어의 톱니 사이의 공간을 나타냅니다. 클리어런스가 너무 커지면 치아 사이의 유체 누출이 과도하여 펌프의 부피 효율을 줄이고 압력 손실을 초래할 수 있습니다. 반면에, 클리어런스가 너무 작 으면 기어가 바인딩되거나 압수되어 펌프가 실패 할 수 있습니다.
최적의 성능을 보장하려면 제조 공정에서 기어 클리어런스를 신중하게 제어하는 것이 중요합니다. 이것은 정밀 가공 및 타이트 공차 사용을 통해 달성 될 수 있습니다. 또한 펌프 하우징 및 기타 부품의 설계는 기어 클리어런스에도 영향을 줄 수 있습니다. 예를 들어, 잘 설계된 주택은 기어를 적절히 지원하여 하중 하에서 이동하거나 편향하지 못하게 할 수 있습니다.
소음과 진동
소음 및 진동은 기어 펌프 응용 프로그램에서 일반적인 문제이며 전반적인 성능 및 사용자 경험에 큰 영향을 줄 수 있습니다. 기어의 설계는 소음과 진동 수준을 줄이는 데 중요한 역할을 할 수 있습니다.
앞에서 언급했듯이 Helical Gears는 박차 기어에 비해 매끄럽고 조용한 작동을 제공 할 수 있습니다. 이는 헬리컬 치아가 점차적으로 메쉬하여 메쉬 과정에서 발생하는 충격과 소음을 줄이기 때문입니다. 또한 펌프 하우징 또는 장착에서 진동 감미소 재료를 사용하면 소음 및 진동 레벨을 줄이는 데 도움이 될 수 있습니다.
소음과 진동을 줄이는 또 다른 방법은 기어의 균형을 올바르게 균형을 잡는 것입니다. 불균형 기어는 과도한 진동을 일으켜 조기 마모와 고장으로 이어질 수 있습니다. 기어가 올바르게 균형을 이루도록함으로써 진동을 최소화하여 더 부드럽고 신뢰할 수있는 작동을 초래할 수 있습니다.
응용 프로그램 별 고려 사항
마지막으로 플라스틱 기어 펌프 용 기어를 설계 할 때 응용 프로그램의 특정 요구 사항을 고려하는 것이 중요합니다. 다른 응용 분야는 유량, 압력, 온도 및 화학적 호환성 측면에서 다른 요구 사항을 가질 수 있습니다. 예를 들어, 화학 산업에서 펌프는 산 및 알칼리와 같은 부식성 유체를 처리해야 할 수도 있습니다. 이 경우 기어는 펌핑되는 화학 물질에 내성이있는 재료로 만들어야합니다.
식품 및 음료 산업에서 펌프는 오염에 민감한 액체를 전달하는 데 사용될 수 있습니다. 이러한 응용 분야에서 기어는 관련 안전 표준을 충족하는 식품 등급 재료로 만들어야합니다.

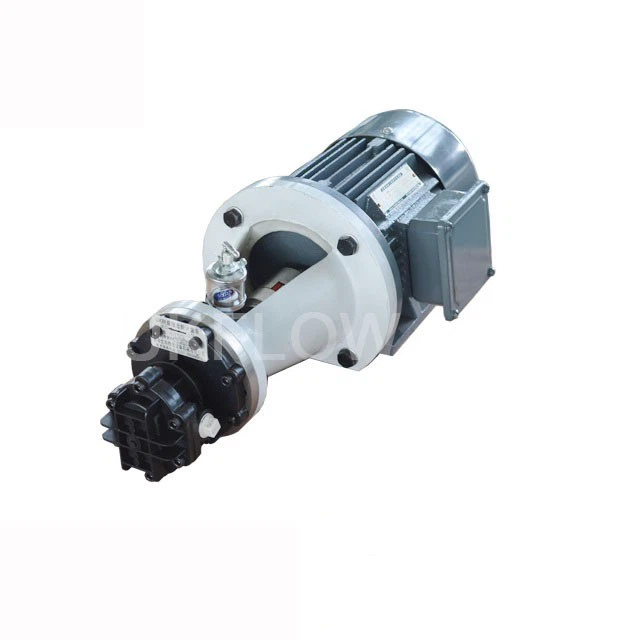

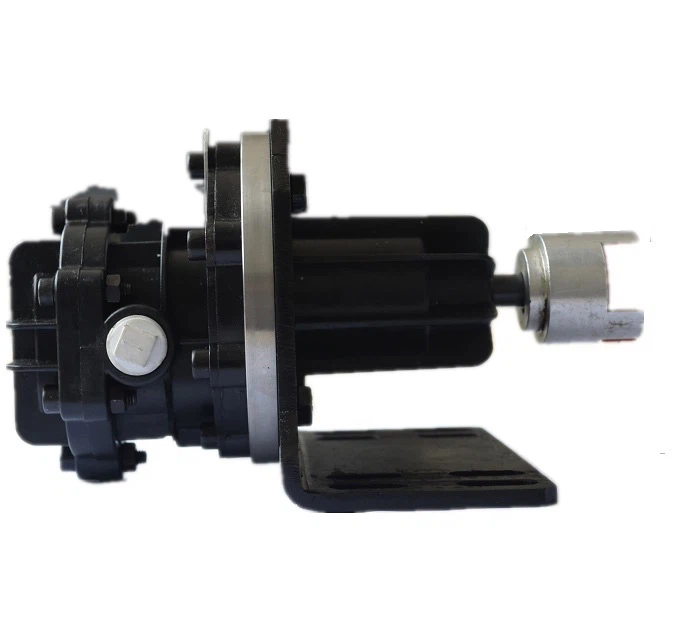

특정 플라스틱 기어 펌프 모델에 대한 자세한 내용은 다음 링크를 방문 할 수 있습니다.산성 복합 재료 펌프,,,4- 톨루엔 설 폰산 기어 계량 펌프, 그리고AM320 복합 재료 부식 저항 펌프.
결론
결론적으로, 플라스틱 기어 펌프에서 기어 설계는 성능에 큰 영향을 미칩니다. 기어 형상, 재료 선택, 기어 클리어런스 및 애플리케이션 별 요구 사항과 같은 요소를 신중하게 고려함으로써 광범위한 응용 프로그램에서 최적의 성능을 제공 할 수있는 기어를 설계 할 수 있습니다.
플라스틱 기어 펌프의 공급 업체로서 우리는 기어 설계의 중요성과 펌프의 전반적인 성능에 미치는 영향을 이해합니다. 우리는 고객의 특정 요구를 충족시키기 위해 다양한 기어 설계가있는 광범위한 플라스틱 기어 펌프를 제공합니다. 제품에 대해 더 많이 배우거나 기어 설계에 대해 궁금한 점이 있으시면 귀하의 요구 사항을 논의하고 잠재적 인 조달 기회를 탐색하려면 저희에게 연락하십시오.
참조
- Budynas, RG, & Nisbett, JK (2011). Shigley의 기계 공학 설계. 맥그로 힐.
- Dowling, NE (2012). 재료의 기계적 행동 : 변형, 골절 및 피로를위한 엔지니어링 방법. 피어슨.
- Munro, D. (2005). 기어 설계 및 응용 프로그램. 산업 언론.
