기어 펌프는 기어의 메쉬를 사용하여 변위를 통해 유체를 펌핑하는 양의 변위 펌프입니다. 주요 기어 펌프 공급 업체로서 기어 펌프의 유량을 이해하는 것은 고품질 제품을 설계하고 제조하는 것뿐만 아니라 고객이 특정 요구에 따라 올바른 선택을 할 수 있도록 중요합니다.
기어 펌프 유량의 기본
기어 펌프의 유량은 펌프가 시간당 전달할 수있는 유체의 부피, 일반적으로 분당 리터 (L/분), 분당 갤런 (GPM) 또는 시간당 입방 미터 (m³/h)를 나타냅니다. 다양한 응용 분야에서 유체를 전달하는 펌프의 능력을 결정하는 기본 매개 변수입니다.
기어 펌프의 이론적 유속은 다음 공식을 사용하여 계산할 수 있습니다.
[q_ {th} = v \ times n]
여기서 (q_ {th})는 이론적 유속, (v)는 기어의 회전 당 변위 부피이며 (n)은 기어의 회전 속도입니다. 변위 부피 (V)는 주로 치아 프로파일, 피치 직경 및면 폭과 같은 기어의 기하학적 치수에 의해 결정됩니다.
그러나 실제 응용 분야에서 실제 유량 (Q_ {ACT})은 항상 이론적 유량보다 작습니다. 이는 내부 누출, 유체 점도 및 기계적 손실과 같은 요인 때문입니다. 기어 치아, 펌프 하우징 및 측면 플레이트 사이에서 내부 누출이 발생합니다. 펌프의 압력 차이가 높을수록 내부 누출이 커지면서 실제 유량이 감소합니다.
기어 펌프 유량에 영향을 미치는 요인
1. 회전 속도
기어 펌프의 회전 속도는 유량에 직접적인 영향을 미칩니다. 이론적 공식에서 볼 수 있듯이 유속은 회전 속도에 비례합니다. 속도를 높이면 유량이 증가 할 수 있습니다. 그러나 한계가 있습니다. 고속 작동은 기어 및 기타 구성 요소에 과도한 마모를 일으키고 소음 및 진동을 증가시킬 수 있으며 내부 누출 증가로 인해 체적 효율이 감소 할 수 있습니다.
2. 유체 점도
유체 점도는 기어 펌프의 성능에 중요한 역할을합니다. 높은 점도 유체는 낮은 점도 유체보다 펌핑하기가 더 어렵습니다. 높은 점도 유체를 펌핑 할 때 점성 유체가 움직이는 부품 사이에 더 나은 밀봉을 형성하기 때문에 내부 누출이 감소합니다. 결과적으로, 펌프의 체적 효율이 증가 할 수 있으며, 실제 유량은 이론적 유량에 더 가까울 수있다. 반면, 물이나 휘발유와 같은 낮은 점도 유체를 펌핑 할 때 내부 누출은 비교적 크고 실제 유량은 이론적 값보다 현저히 낮습니다.
3. 압력
펌프의 압력 차이는 유량에 영향을 미칩니다. 압력이 증가함에 따라 내부 누출도 증가하여 실제 유량을 감소시킵니다. 기어 펌프에서 압력 - 흐름 특성 곡선은 방전 압력이 증가함에 따라 유량이 감소 함을 보여줍니다. 이는 압력 요구 사항이 높은 응용 프로그램을위한 기어 펌프를 선택할 때 중요한 고려 사항입니다.
4. 펌프 설계 및 제조 품질
기어 펌프의 설계 및 제조 품질도 유량에 큰 영향을 미칩니다. 정밀한 기어 가공, 적절한 간격 및 고품질 재료가 장착 된 설계된 기어 펌프는 내부 누출을 최소화하고 체적 효율을 향상시킬 수 있습니다. 예를 들어, 고급 치아 프로파일을 사용하면 기어의 메쉬 성능을 향상시키고 유체 맥동을 줄이며 유량 안정성을 증가시킬 수 있습니다.
기어 펌프의 유량 제어
많은 응용 분야에서 기어 펌프의 유량을 제어해야합니다. 이를 달성하기위한 몇 가지 방법이 있습니다.
1. 가변 - 속도 드라이브
주파수 변환기와 같은 가변 속도 구동을 사용하면 기어 펌프 모터의 회전 속도를 조정할 수 있습니다. 속도를 변경하면 유량을 쉽게 제어 할 수 있습니다. 이 방법은 화학 투여 시스템과 같은 공정 요구 사항에 따라 유량을 조정 해야하는 응용 분야에서 널리 사용됩니다. 주파수 - 제어 기어 펌프에 대한 자세한 내용은주파수 기어 계량 펌프페이지.
2. 바이 패스 밸브
바이 패스 밸브는 펌프 시스템에 설치할 수 있습니다. 유속을 줄여야 할 때, 유체의 일부는 바이 패스 밸브를 통해 펌프의 흡입쪽으로 다시 전환됩니다. 이 방법은 간단하고 비용이 효과적이지만 유체의 재순환으로 인해 에너지 손실이 발생할 수 있습니다.
3. 조정 가능한 변위 펌프
일부 기어 펌프는 조정 가능한 변위로 설계되었습니다. 혁명 당 변위 부피를 변경함으로써 유량을 조정할 수 있습니다. 이 유형의 펌프는 광범위한 유량 조정이 필요한 응용 분야에 적합합니다.
유량 요구 사항에 따라 기어 펌프의 응용
1. 윤활 시스템
윤활 시스템에서 기어 펌프는 다양한 기계 부품에 윤활유를 공급하는 데 사용됩니다. 이 응용 분야에서 기어 펌프의 유량은 상대적으로 낮으며, 일반적으로 분당 몇 리터 범위입니다. 펌프는 적절한 윤활을 보장하고 마찰과 마모를 줄이기 위해 연속적이고 안정적인 오일 흐름을 제공해야합니다.
2. 화학 투여

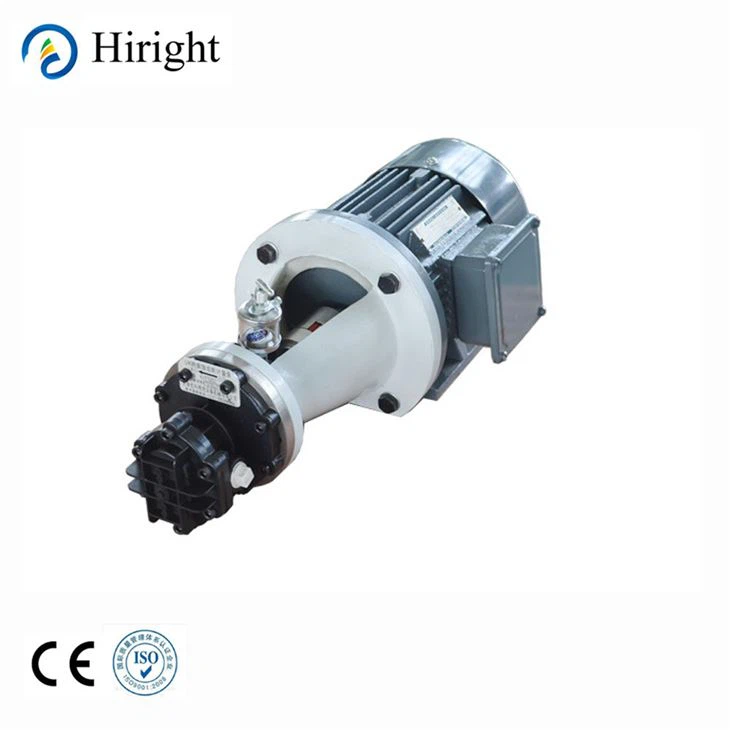

화학 투여 응용 분야에서 유량의 정확한 제어가 필수적입니다.투약 계량 펌프정확한 양의 화학 물질을 공정 스트림에 추가하는 데 사용됩니다. 이 펌프는 매우 작은 복용량 (분당 밀리리터)에서 더 많은 양 (분당 리터)에 이르기까지 광범위한 유량을 처리 할 수 있습니다. 예를 들어, 수처리 식물에서 기어 펌프는 응고제 및 소독제와 같은 화학 물질을 용량으로 투여하는 데 사용됩니다.
3. 높은 점도 유체 전달
기어 펌프는 아스팔트, 수지 및 헤비 오일과 같은 높은 점도 유체를 전달하는 데 적합합니다. 이러한 응용 분야에서 유량은 공정 요구 사항에 따라 달라질 수 있지만 펌프는 비교적 높은 효율로 높은 점도 유체를 처리 할 수 있어야합니다. 우리의정밀도가 높은 인산 기어 계량 펌프높은 점도 및 부식성 유체와 관련된 응용 분야를 위해 설계되었습니다.
결론
기어 펌프 공급 업체로서 우리는 유량이 고객에게 중요한 매개 변수라는 것을 이해합니다. 계산, 영향 요인, 제어 방법 및 응용 프로그램을 포함하여 기어 펌프 유량에 대한 깊이 지식을 제공함으로써 고객은 특정 요구에 맞는 올바른 기어 펌프를 선택할 때 정보에 근거한 결정을 내릴 수 있도록 목표로합니다.
윤활, 화학 투약 또는 고도용 유체 전달을위한 기어 펌프가 필요한 경우 요구 사항을 충족 할 수있는 광범위한 제품이 있습니다. 우리의 전문가 팀은 항상 가장 적합한 펌프를 선택하고 기술 지원을 제공하는 데 도움을 줄 준비가되어 있습니다. 기어 펌프에 관심이 있거나 유량 및 기타 펌프 성능 매개 변수에 대해 궁금한 점이 있으시면 추가 논의 및 조달 협상을 위해 문의하십시오.
참조
- Igor J. Karassik, Joseph P. Messina, Paul Cooper, Charles C. Heald의 "Pump Handbook".
- RK Bansal의 "유체 역학 및 유압 기계".
- 다양한 기어 펌프 제조업체의 기술 문서.
