그라인딩 에이전트 펌프에 대한 올바른 커플 링을 선택하는 것은 펌핑 시스템의 성능, 신뢰성 및 수명에 크게 영향을 줄 수있는 중요한 결정입니다. 그라인딩 에이전트 펌프의 공급 업체로서 저는이 선택의 중요성을 이해하고 프로세스를 안내합니다.
그라인딩 에이전트 펌프에서 커플 링의 기본 사항을 이해합니다
선택 프로세스를 탐구하기 전에 커플 링이 무엇인지, 그라인딩 에이전트 펌프에서의 역할을 이해하는 것이 필수적입니다. 커플 링은 전원을 전송하기 위해 끝에서 두 샤프트를 함께 연결하는 데 사용되는 기계 장치입니다. 연삭 에이전트 펌프의 맥락에서, 커플 링은 펌프 샤프트를 모터 샤프트에 연결하여 모터가 회전 에너지를 펌프로 전달할 수있게한다.
시장에는 여러 가지 유형의 커플 링이 있으며 각각 고유 한 장점과 단점 세트가 있습니다. 가장 일반적인 유형에는 강성 커플 링, 유연한 커플 링 및 유체 커플 링이 포함됩니다. 강성 커플 링은 샤프트가 완벽하게 정렬 될 때 사용되며 유연성이 필요하지 않습니다. 반면에 유연한 커플 링은 샤프트 사이의 어느 정도의 오정렬을 수용 할 수 있으며, 이는 많은 펌핑 응용 분야에서 일반적입니다. 유체 커플 링은 유체 매체를 사용하여 전력을 전달하여 부드러운 시작 및 충격 흡수를 제공합니다.
커플 링을 선택할 때 고려해야 할 요소
그라인딩 에이전트 펌프에 대한 커플 링을 선택할 때 몇 가지 요소를 고려해야합니다. 이 요소는 특정 애플리케이션에 가장 적합한 커플 링 유형과 크기를 결정하는 데 도움이됩니다.
1. 토크 요구 사항
토크 요구 사항은 결합 선택에서 가장 중요한 요소 중 하나입니다. 커플 링은 미끄러지거나 실패하지 않고 모터에 의해 생성 된 토크를 펌프로 전송할 수 있어야합니다. 토크 요구 사항을 결정하려면 모터의 전력 등급, 모터의 속도 및 펌프의 효율을 알아야합니다. 이 값이 있으면 다음 공식을 사용하여 토크를 계산할 수 있습니다.
[t = \ frac {p \ times 60} {2 \ pi n}]
어디:
- (t)는 뉴턴 미터 (NM)의 토크입니다.
- (P)는 Kilowatts (KW)의 힘입니다.
- (n) 분당 혁명 속도 (RPM)
안전 마진을 보장하기 위해 계산 된 토크보다 높은 토크 등급의 커플 링을 선택하는 것이 중요합니다.
2. 샤프트 오정렬
샤프트 오정렬은 펌핑 시스템에서 일반적인 문제이며 조기 커플 링 고장, 진동 증가 및 펌프 효율 감소로 이어질 수 있습니다. 오정렬의 두 가지 유형이 있습니다 : 각도 오정렬과 평행 오정렬. 각도 오정렬은 두 샤프트의 축이 평행하지 않을 때 발생하는 반면, 두 샤프트의 축이 평행하지만 오프셋 일 때 병렬 오정렬이 발생합니다.
유연한 커플 링은 어느 정도의 오정렬을 수용하도록 설계되었습니다. 유연한 커플 링을 선택할 때는 시스템이 견딜 수있는 오정렬의 양을 고려해야합니다. 다른 유형의 유연한 커플 링마다 잘못 정렬 기능이 다르므로 응용 프로그램에서 예상 오정렬을 처리 할 수있는 커플 링을 선택하는 것이 중요합니다.
3. 속도
펌프와 모터의 속도는 고려해야 할 또 다른 중요한 요소입니다. 고속 응용 프로그램에는 고속으로 생성 된 원심력을 처리 할 수있는 커플 링이 필요합니다. 일부 커플 링은 고속 응용 프로그램을 위해 특별히 설계되었으며 균형 잡힌 구조 및 낮은 진동 레벨과 같은 기능이 있습니다.
4. 환경
그라인딩 에이전트 펌프의 작동 환경은 또한 커플 링 선택에 영향을 줄 수 있습니다. 펌프가 먼지가 많거나 부식성 환경과 같은 가혹한 환경에서 작동하는 경우 이러한 조건에 저항하는 커플 링을 선택해야합니다. 예를 들어, 스테인레스 스틸 또는 기타 부식성 재료로 만든 커플 링은 부식성 환경에 적합합니다.
5. 공간 제약
공간 제약 조건은 또한 커플 링 선택을 제한 할 수 있습니다. 일부 커플 링은 다른 커플 링보다 더 많은 설치 공간이 필요합니다. 커플 링을 올바르게 설치할 수있는 펌프와 모터 주위에 충분한 공간이 있는지 확인해야합니다.
연삭 에이전트 펌프에 적합한 커플 링 유형
위에서 언급 한 요인을 기반으로, 그린딩 에이전트 펌프에서 일반적으로 사용되는 일부 유형의 커플 링은 다음과 같습니다.
1. 턱 커플 링
턱 커플 링은 턱이있는 두 개의 허브와 엘라스토머 스파이더 요소로 구성된 유연한 커플 링 유형입니다. 거미 요소는 유연성과 진동을 댐핑합니다. 턱 커플 링은 중간 정도의 오정렬 및 토크 요구 사항이있는 응용 프로그램에 적합합니다. 설치 및 유지 관리가 비교적 쉽기 때문에 많은 연삭 에이전트 펌프 애플리케이션에 인기있는 선택이됩니다.
2. 기어 커플 링
기어 커플 링은 기어를 사용하여 토크를 전송하는 강성 커플 링 유형입니다. 그들은 높은 토크를 전송할 수 있으며 고속 응용 분야에 적합합니다. 기어 커플 링은 어느 정도의 각도 및 병렬 오정렬을 수용 할 수 있지만 원활한 작동을 보장하기 위해 정기적 인 윤활이 필요합니다.
3. 디스크 커플 링
디스크 커플 링은 얇은 금속 디스크를 사용하여 토크를 전송하는 유연한 커플 링 유형입니다. 그들은 높은 수준의 오정렬을 수용 할 수 있으며 고속 및 고 토크 응용 분야에 적합합니다. 디스크 커플 링은 높은 신뢰성과 긴 서비스 수명으로 유명합니다.
우리의 제품 추천
그라인딩 에이전트 펌프의 공급 업체로서, 우리는 다양한 응용 분야에 적합한 다양한 고품질 커플 링을 제공합니다. 권장 제품은 다음과 같습니다.

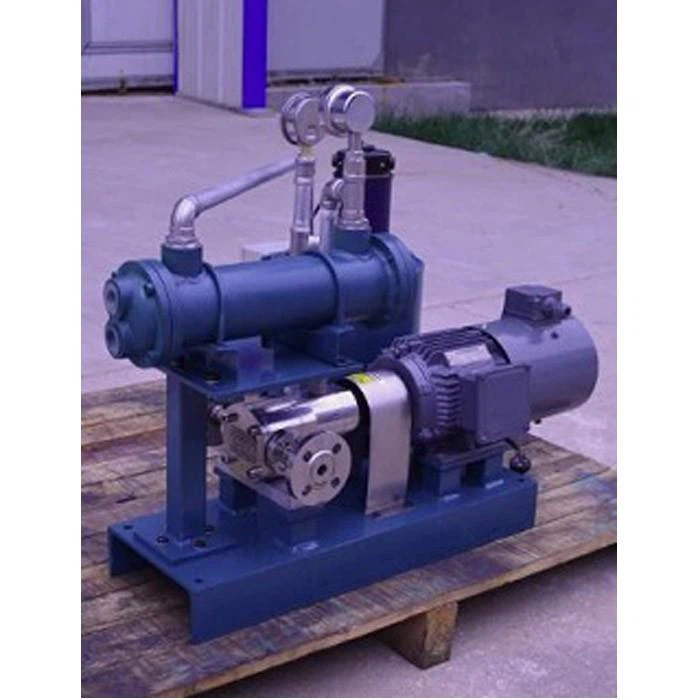

- 시멘트의 연삭 도움을위한 기어 계량 펌프:이 펌프에는 시멘트 그라인딩 응용 프로그램의 특정 요구 사항을 처리하도록 설계된 고품질 커플 링이 장착되어 있습니다. 커플 링은 안정적인 토크 전송을 제공하며 어느 정도의 오정렬을 수용 할 수 있습니다.
- 연마 특수 펌프:이 펌프는 연마 적용을 위해 특별히 설계되었습니다. 이 펌프에 사용 된 커플 링은 부식 방지 재료로 만들어졌으며 연마 환경의 가혹한 조건을 견딜 수 있습니다.
- 높은 정밀 연삭 에이전트 펌프:이 펌프는 높은 정밀도와 정확도로 유명합니다. 이 펌프에 사용 된 커플 링은 진동 및 노이즈를 최소화하여 부드럽고 효율적인 작동을 보장하기 위해 신중하게 선택됩니다.
결론
그라인딩 에이전트 펌프에 대한 올바른 커플 링을 선택하는 것은 펌핑 시스템의 성능과 신뢰성에 큰 영향을 줄 수있는 중요한 결정입니다. 토크 요구 사항, 샤프트 오정렬, 속도, 환경 및 공간 제약과 같은 요소를 고려하면 특정 응용 프로그램에 가장 적합한 커플 링을 선택할 수 있습니다.
그라인딩 에이전트 펌프 공급 업체로서, 우리는 귀하의 요구에 맞는 커플 링을 선택하는 데 도움이되는 전문 지식과 경험을 가지고 있습니다. 궁금한 점이 있거나 추가 지원이 필요한 경우 저희에게 연락하여 상담하십시오. 우리는 펌핑 응용 프로그램을위한 최고의 솔루션을 제공하기 위해 최선을 다하고 있습니다.
참조
- 조셉 E. Shigley, Charles R. Mischke 및 Richard G. Budynas의 "기계 공학 설계"
- Igor J. Karassik, Joseph P. Messina, Paul Cooper 및 Charles C. Heald의 "Pump Handbook"
